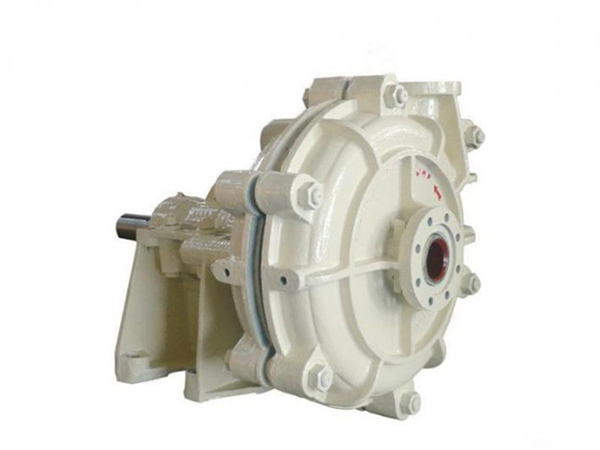

HH型渣漿泵

　　產品介紹：

　　結構：HH型渣漿泵為懸臂、臥式雙殼軸向吸入離心渣漿泵。泵的吐出口位置可根據需要按45℃間隔，旋轉八個不同的角度安裝使用。

　　材質：HH型渣漿泵的泵體具有可更換的耐磨金屬內襯，葉輪、護套、護板等過流部件均采用耐磨金屬。

　　使用：在小流量低揚程區域內，可以輸送強磨蝕渣漿；在高揚程大流量區域內輸送輕磨蝕渣漿。適用于冶金、礦山、煤炭、電力、建材等工業部門輸送強磨蝕、高濃度渣漿，該類型泵也可以多級串聯使用。

　　密封形式：填料密封、副葉輪密封、填料加副葉輪密封、機械密封等型式。

　　傳動型式：DC直聯傳動，CR平行皮帶傳動，ZVZ上下皮帶傳動，CV立式皮帶傳動等型式。

　　型號意義：

　　舉例如下：4/3E-HH

　　4：吸入口徑；3：吐出口徑；E：托架類型；HH：產品系列

　　HH系列渣漿泵清水性能參數：

　　型號允許配帶最大功率清水性能葉輪

　　流量Q揚程H

　　(m)轉速n

　　(r/min)最高效率η(%)汽蝕余量(NPSH)

　　(m)葉片數葉輪直徑

　　(m3/h)(L/S)

　

型號	允許配帶最大功率	清　　水　　性　　能						葉輪
		流量Q		揚程H (m)	轉速n (r/min)	最高效率η(%)	汽蝕余量(NPSH) (m)	葉片數	葉輪直徑
		(m3/h)	(L/S)
1.5/1C—HH	30	16.2-34.2	4.5-9.5	25-92	1400-2200	20	2-5.5	5	330
3/2D—HH	60	68.4-136.8	19-38	25-87	850-1400	47	3-7.5	5	457
4/3E—HH	120	126-252	35-70	12-97	600-1400	50	2-5	5	508
6/4S-HH	560	324-720	90-200	30-118	600-1000	64	3-8	5	711
